LCD de Nokia 5110 PCD8544

Como primer panel de visualización de datos he optado por una pantalla de móvil Nokia 5110. La pantalla es pequeña y barata, apenas 4,50€ y tiene una buena resolución en relación a lo que cuesta, por lo que como primera opción es, según mi criterio, la mejor opción. En fases posteriores siempre se puede estudiar el cambio a un panel LCD más grande, o bien a una pantalla TFT analógica. En esta pantalla se mostrará la información instantanea de los sensores, dejando en la web los históricos.

El modelo seleccionado fue adquirido en DealExtreme.

La pantalla es de 1,6 pulgadas en monocromo con retroiluminación en azul (blanco y negro) y tiene una resolución de 84x48 pixels.

Permite mostrar 6 líneas de caracteres de 5x7 pixels.

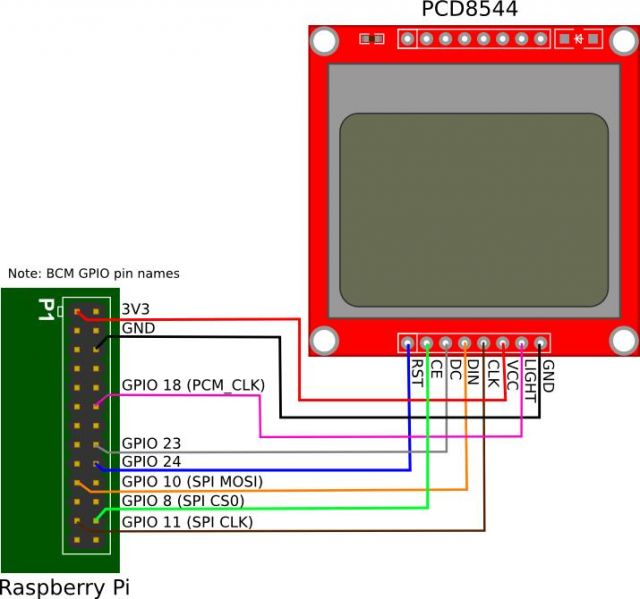

Diagrama:

Como se aprecia en el diagrama el manejo del panel LCD también se realiza mediante la escritura y lectura de los puertos GPIO a los que va conectado, por lo que la lectura en C también se realiza mediante la librería wiringPi.

Para mi proyecto he empleado la librería creada por Binerry que permite la fácil escritura y lectura del panel.
